DMT1070拉扭組合疲勞試驗機
DMT1070拉扭組合疲勞試驗機用于方向盤花鍵套，常規金屬材料，汽車金屬橡膠組件、異形結構件等的動態疲勞性能的試驗。加載部分分為扭轉部分，和水平滑動部分，雙路電動伺服加載，低功耗，低噪音，。兩端加載軸線上下可調，調整范圍0-200mm,兩端配置力仿耦合裝置，即扭轉傳感器不受拉力，拉力傳感器不受扭力。
預留通用機械接口，方便產品測試擴展。

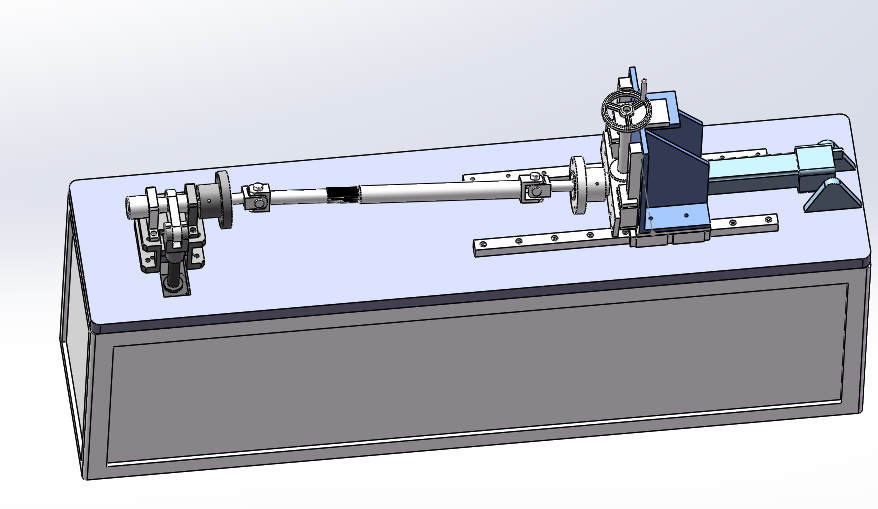

產品設計外觀如下：
扭轉部分：
直線作動器驅動擺臂，實現轉動，，各部分連接為鉸接，通過深溝球軸承約束連接，
水平滑動部分：
直線作動器，驅動連接支架滑動，連接工裝通過導軌約束，絲杠驅動高度，手輪處配置鎖緊裝置，調整到指定高度差后，鎖緊，防止驅動過程中，位置變化。
2 技術指標及性能特點
2.1 技術指標
2.1.1 直線作動器最大力：±5000N，示值精度±1%
2.1.2 擺動作動器最大扭矩：±50Nm，示值精度±1%
2.1.3 直線作動器振幅：±50mm，示值精度±0.5%·FS。
2.1.5 位移測量范圍：±30mm
2.1.6 位移測量精度：示值的±1%
2.1.5 角度測量范圍：±15度
2.1.6 角度測量精度：示值的±1%
2.1.7 試驗力全程不分檔，傳感器分辨力0.05%
2.1.8 試驗空間：500mm
2.1.10 軸向扭轉頻率范圍：0.01～15 Hz
2.1.11 水平軸向拉壓頻率范圍：0.01～5 Hz
2.1.12 試驗計數范圍：0-9999999
2.1.13 主機尺寸（約）：1700mm×500mm×700mm
2.1.15 電源功率：?jiǎn)蜗?AC 220V 4kw。
2.1.16 設備重量約：400kg。
2.2 性能特點
2.2.1 動態疲勞試驗：可以進行的正弦波、三角波、斜波、組合波、組合斜波試驗，可以設定多組各種波形組合,實現掃頻掃幅波形組合。
2.2.2 可以設定試驗波形的幅值、平均值、頻率，顯示試驗數據、實時曲線。
2.2.3 設定間隔次數存儲試驗數據和波形曲線。
2.2.4 數據處理及分析：動態試驗數據處理分析；試驗結果打?。辉囼?yàn)曲線繪制。
2.2.6 控制方式： 位移、負荷、變形。角度 扭矩
2.2.7 計算機控制：負荷計算機自動調零，換檔。變形計算機自動調零，換檔。位移計算機換檔。位移、角度，負荷，扭矩、變形的P、I、D計算機調節。函數發生器波形控制。位移、負荷、變形三種控制方式平滑切換
2.2.8 函數發生器：波形有正弦波、三角波、方波、斜波、正鋸齒波、負鋸齒波、組合波、組合斜波。
2.2.9 保護：過載保護、限位保護、斷裂保護。
3 試驗機組成
試驗機主要由主機、主機控制電路、測量控制系統、軟件等組成。
更多DMT1070拉扭組合疲勞試驗機資料請電話聯系我們。
